¿Cómo pueden las piezas estampadas de metal personalizadas reducir la repetición del diseño?

Autor: Ruizán Fecha: 10 23, 2026

Llega un soporte para una comprobación inicial de ajuste. El dibujo parece claro, pero un orificio está demasiado cerca de una curva, una brida está ligeramente desalineada con la cara de montaje y el sujetador no encaja. La máquina funciona según lo previsto. El dibujo simplemente dejaba un detalle sin respuesta, y el metal ha revelado el resultado.

Las piezas de estampado de metal personalizadas se moldean según la forma en que la chapa se estira, comprime y recupera su forma. Las posiciones de los agujeros, los radios de plegado, las tolerancias y el desarrollo interactúan. Revisarlos juntos, antes de cortar las herramientas, mantiene las revisiones pequeñas y deliberadas. Aquí es donde suele empezar el retrabajo y cómo evitarlo.

De dónde viene el retrabajo

Una característica puede ser fácil de dibujar y difícil de formar. Un orificio puede quedar demasiado cerca de una curva o una sección estrecha puede cambiar de forma bajo carga. Estos problemas a menudo aparecen sólo cuando se hace una muestra o se intenta un ensamblaje.

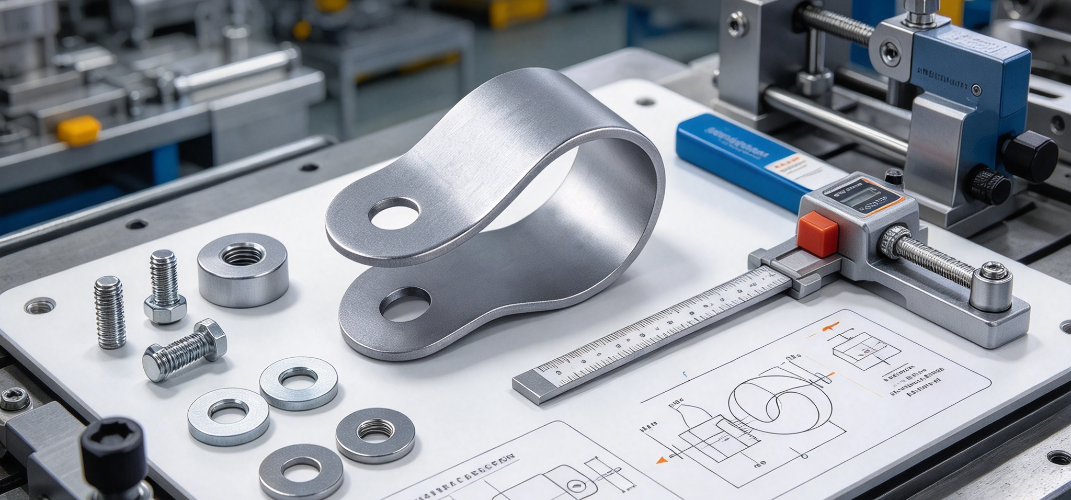

Custom metal stamping part on sample board with bolts fixtures measurement labels and workshop background.

Las brechas de comunicación agravan el problema. Los diseñadores de productos se centran en la apariencia y la función, mientras que los equipos de fabricación piensan en el acceso a las herramientas, el movimiento de materiales, la secuencia de formado y la inspección. Cuando cada parte revisa la pieza por sí sola, los cambios llegan después de que ha comenzado la planificación.

Los desencadenantes comunes incluyen:

  • Agujeros que dejan muy poco material cerca de un borde o curva
  • Geometría de curvatura que interfiere con entidades cercanas
  • Tolerancias que son difíciles de mantener consistentemente
  • El montaje necesita que el dibujo nunca indique
  • Detalles dejados abiertos a interpretación

Nada de esto significa que el diseño fue descuidado. La parte simplemente pasó a producción sin una revisión compartida.

Agujeros, plegados y desarrollos planos

Colocación de agujeros

Un agujero puede llevar un sujetador, un pasador de localización o un cable. Demasiado cerca de un borde, el material restante puede deformarse o agrietarse bajo carga. Cerca de una curva, la formación puede sacar el orificio de su posición o cambiar su forma, de modo que ya no se alinee con la pieza coincidente.

La distancia correcta depende del material, el espesor, la geometría del orificio y el método de conformado. Revise cada apertura en comparación con la parte completa. Si un orificio debe permanecer cerca de una curva para funcionar, pregunte al equipo de fabricación si una secuencia de formación o un diseño de características diferente preserva el resultado.

Punto de diseño Por qué es importante
Distancia del agujero al borde Conserva el material alrededor de la abertura.
Distancia del agujero a la curvatura Reduce la distorsión relacionada con el conformado
Alineación de agujeros Admite la conexión con piezas acopladas
Material restante Influye en la fuerza local
Acceso al sujetador Mantiene el montaje práctico

Radio de curvatura y geometría

El radio de curvatura determina cómo se mueve el metal a través de la curva. Un radio que no se adapta al material puede provocar grietas, marcas en la superficie o resultados inconsistentes. También afecta a los vecinos: una curva que llega hacia una ranura o superficie de montaje puede cambiar el espacio disponible allí.

Factor de curvatura Impacto del diseño
Comportamiento de los materiales Controla cómo se forma la hoja.
Radio de curvatura Da forma a la transición
Agujeros o ranuras cercanas Puede cambiar con el movimiento local
Geometría de la pieza Establece el espacio disponible
Secuencia de formación Influye en la forma final

Una pieza puede cumplir con su propio dibujo y aun así fallar en el ensamblaje. Una brida destinada a quedar plana contra una superficie puede caer ligeramente, lo que obliga a realizar un esfuerzo adicional en la línea. Verifique la pieza en su estado ensamblado. Los modelos digitales revelan interferencias y las muestras físicas revelan el comportamiento material real. Cada uno capta cosas que el otro pasa por alto.

Patrón plano

El patrón plano es el espacio en blanco antes de doblarse. Si ignora los márgenes de flexión y la respuesta del material, los agujeros y recortes terminan en el lugar equivocado después del formado. Revise el patrón plano al lado del modelo terminado para que las características sigan siendo adecuadas una vez que se forme el metal.

Tolerancias y dimensiones críticas

Las tolerancias indican cuánta variación es aceptable. El estampado es un proceso físico, por lo que es normal que haya alguna variación. Ajustar cada dimensión aumenta los costos y el esfuerzo de inspección y hace que una variación inofensiva parezca un defecto. Las tolerancias flojas en la característica incorrecta hacen que las piezas no encajen bien.

Comience con el trabajo que realiza cada función. Un orificio que posiciona otro componente necesita un control más estricto que una abertura de paso. Haga estas preguntas:

  • ¿La dimensión afecta el ajuste con otra pieza?
  • ¿Importa la característica para funcionar?
  • ¿Puede el proceso mantenerlo consistentemente?
  • ¿Cómo se medirá?
  • ¿Qué sucede en el borde del rango permitido?

Marque las dimensiones críticas con anticipación, como características de alineación, posiciones de sujetadores y superficies de contacto. De este modo, la inspección puede centrarse en lo que importa y las revisiones de muestras se basan en un entendimiento compartido.

Apilamiento de tolerancia

Las piezas rara vez funcionan solas. Un soporte une una carcasa, un panel y sujetadores, y cada uno tiene su propia variación. Incluso si cada pieza cumple con su dibujo, la variación combinada puede dejar un espacio demasiado ancho o un agujero que no se alineará. Identifique las dimensiones que se influyen entre sí y juzgue el ajuste completo, especialmente cuando varias piezas estampadas comparten un espacio reducido.

Comentarios, prototipos y dibujos

Las decisiones sobre herramientas fijan cómo se forman las características. Los problemas encontrados después de preparar las herramientas cuestan más solucionarlos. Una revisión antes del utillaje puede cubrir:

Tema de revisión Pregunta para hacer
Ubicaciones de los agujeros ¿Queda suficiente material a su alrededor?
Curvas ¿Sobreviven las características cercanas a la formación?
Tolerancias ¿Se pueden medir y retener?
Secuencia de formación ¿Es práctico el acceso a las herramientas?
Ajuste de montaje ¿Funciona con piezas acopladas?

Esto no significa simplificar cada diseño. Algunas características son necesarias para funcionar. El objetivo es entender qué exigen de la producción.

Un prototipo muestra lo que los dibujos no pueden: la alineación de los orificios, la forma de la curvatura, la condición de los bordes y cómo se maneja la pieza durante el ensamblaje. Cuando falta una muestra, encuentre la causa antes de editar las dimensiones. La fuente puede ser el diseño, el conformado, la configuración de herramientas o la medición. Cambiar números sin esa respuesta a menudo inicia otra ronda de reelaboración.

La claridad del dibujo también es importante. Muestre la dirección de plegado, las condiciones de los bordes y los requisitos de tolerancia sin ambigüedades y mantenga notas coherentes con la geometría. Distinga el patrón plano de la forma terminada. Cuando se publique una revisión, asegúrese de que todos utilicen la versión actual para que las instrucciones antiguas no queden tiradas en el suelo.

Trabajar con un proveedor

Comparta las necesidades previstas de aplicación y montaje antes de que comience la planificación de la producción. Dígale al proveedor qué características afectan el ajuste y dónde la variación causaría problemas. Analice el material, la ubicación de los orificios, la geometría de curvatura, las expectativas de tolerancia y la inspección. Si la pieza une otros componentes enviar modelos o dibujos relacionados.

Involucre al personal de diseño, producción, calidad y ensamblaje en la revisión siempre que sea posible, ya que cada uno ve problemas diferentes. Registre las decisiones para que la misma pregunta no se discuta dos veces.

Cuando se sopesan juntas las condiciones de fabricación y las necesidades del producto, los cambios se vuelven deliberados. Luego, los equipos preparan dibujos, evalúan prototipos y planifican herramientas con menos sorpresas, y las piezas de estampado de metal personalizadas se acercan más a la intención del diseño.
